Установка би-ксенона и электрокорректора для Нивы.

1:980

Когда первый раз ночью ехал на ниве понял, что стандартные фары выкину, как только доберусь до них. Как нивоводы на них ездят я не знаю. Китайский Гей-ксенон которые ставят стритсракеры в стандартные фары тоже сильно слепят.

1:1391


Несколько туманок устанавливать смысла нет.

1:1477



1:1487

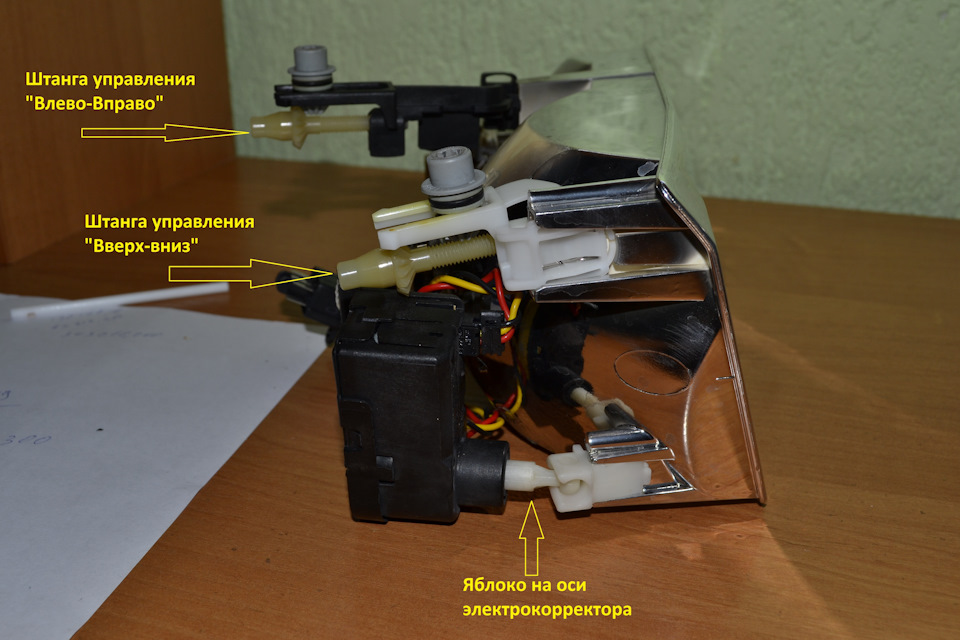

Решил врезать би-ксеноновые линзы. Ближний- дальний переключается шторкой мгновенно без задержек, световая граница четкая, слепят меньше чем стандартные фары. Лампы поставил Philips Original Plus D2S 4300k — они еще машину переживут, а светят чисто белым. Штатный гидрокорректор тоже в помойку, работает через раз, на морозе перемерзает. Поставил электрокорректор.

1:2134

Мне потребовалось:

1:39

1. Линзы

1:56

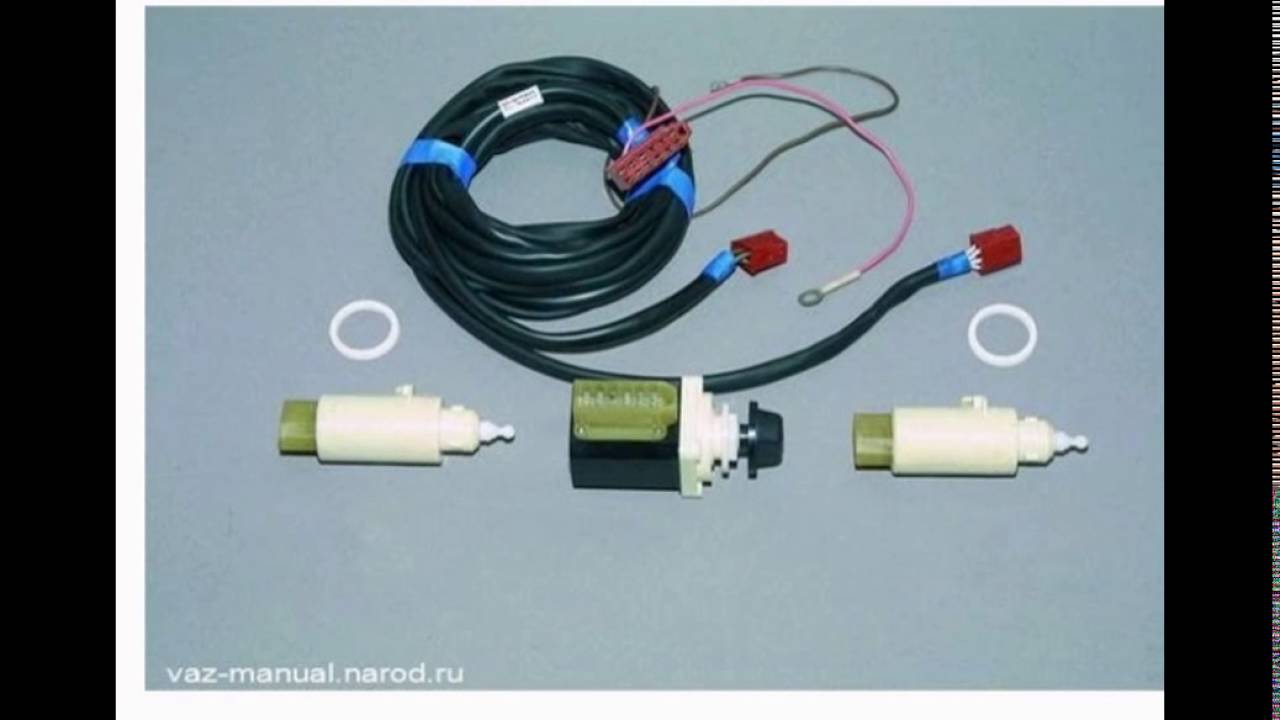

2. Элекрокорректор

1:93

3. Тонкие блоки розжига 5 поколения (влезают под подфарники)

1:204

4. Лампы Philips Original Plus D2S (можно воткнуть и за 600 р 1шт. тоже будут нормально светить, но я решил поставить самые хорошие, какие есть в продаже.)

1:458

Результат установки: свет как на дорогих европейцах, четкая граница, регулировка по высоте, маленькое потребление энергии, неперегораемые лампы.

1:730

Кто не знал - на ниву, копейку подходят линованные фары от гелендвагена — примерно 14000 р 1шт =) здесь тоже самое 5700 штука. можно уложится в 4500 1шт.

1:993

Установка би-ксенона и электрокорректора для Нивы.

2:1498

Установка би-ксенона и электрокорректора для Нивы.

3:2003

Установка би-ксенона и электрокорректора для Нивы.

4:506 4:604

Установив дополнительный свет, я понял, что конечно хороший, но в городе с ним не поездишь и надо что-то делать с родными фарами. Первое что пришло в голову, поставить прозрачные стекла и линзы, у того же sho-me они есть, но фара оказалась очень маленькой по глубине, и вся эта идея пришла в тупик.

4:1137

Заказал комплект линзованых фар под галоген т.к. автокорректор ставить я собираюсь, да и покупать оригинальные ксеноновые лампы и блоки тоже не собирался. Кстати, заметил еще на BMW, что разницы между линзами для ксенона и галогена нет. Еще через день я получил фары, там был цоколь H7.

4:1654

Направился в ближайший магазин купить лампы и блоки. В итоге купил корейские лампы Interpower 4300к и тонкие блоки Interpower. При установке пришлось переделать разъем и отказать от проводки автокорректора, но зато блоки поместили внутри фары, и вся эта конструкция была герметична, что не мало важно. Изначально фары не охотно помещались в кузов нивы из-за площадок под штатные блоки, но т.к. они нам не нужны, я отрезал их, и проблема ушла. Штатный гидрокорректор тоже пошел на выброс, и фара крепится к кузову напрямую. На всякий случай я запасся шайбами для регулировки фары, но мне они не пригодились т.к. световой поток был в норме. Это я проверил изначально на стене, потом поехал на станцию ТО и убедился в этом. Так же из-за желтого цвета поменял габарит в фаре на interpower 05-lens.

4:3052

По цене вышло так:
Комплект фар Depo 13000 рублей.
Комплект ксенона Interpower 2500 рублей
светодиоды interpower 05 lens 260 рублей пара.
Остальное потратил на инструмент.

4:279

В итоге получилась хорошая би-ксеноновая оптика:

4:372

Установка линзованных фар от гелентвагена в Ниву

5:879

Установка линзованных фар от гелентвагена в Ниву

6:1386

Установка линзованных фар от гелентвагена в Ниву

7:1893

Установка линзованных фар от гелентвагена в Ниву

8:2400 8:79

Штатный ближний свет на ниве оставляет желать лучшего. Не понаслышке знаю, что фары светят прямо и по минимуму на обочину.
Ксенон не панацея. Только лупит во все стороны и слепит встречку. Да и на наш метод такой колхоз…

8:483

Имеются у меня биксеноновые линзы. Хотел поставить их, но глубина фары не позволяет их установить. А дремеля или похожего инструмента, к сожалению, нет… Плюс для этого надо менять стекла на прозрачные.

8:854

Доработка фар DEPO в Ниву

9:1361

Биксеноновая линза

9:1400

На счет стекол, конечно, не проблема. Можно и купить самые дешманские фары и доработать. В принципе, я и решил попробовать. Приобрел фары DEPO и удостоверился, что линзы действительно не входят.

9:1751

Доработка фар DEPO в Ниву

10:2258

Линза не помещается

10:39

Раз пока нечем пилить, то решил попробовать вставить просто фары с обычными лампами. Все-таки они не так плохо выглядят.

10:261

Доработка фар DEPO в Ниву

11:768

Фары DEPO

11:785

Заменить их дело плевое. Достаточно открутить три болта и снять фиксирующее кольцо.

11:942

Доработка фар DEPO в Ниву

12:1449

Три болта крепят фиксирубщее кольцо

12:1519

Если убрать кольцо, то фара сама выпадает.

12:1599

Доработка фар DEPO в Ниву

13:2106

Старые фары

13:24

В обратном порядке собираем и радуемся внешнему виду.

13:126

Доработка фар DEPO в Ниву

14:633

Внешний вид улучшился

14:677

Доработка фар DEPO в Ниву

15:1184

Во включенном состоянии тоже красиво

15:1256

К моему великому удивлению, фары светят очень хорошо! Не ожидал такого от DEPO. НО есть вероятность, что они со временем отражатель потускнеет.

15:1516

Если же он все-таки потускнеет, то продолжу воплощать в реальность идею с биксеноном.

15:1675

Кстати, на счет ксенона. Попробовал в эти фары поставить китайские моноксеноновые лампы и проверить. И снова удивился. Из-за плотного прилегаеия отсекателя лампы к отсекателю фары получалась относительно ровная линия света.
Но все равно снял все это и поставил галогенки.

15:2177

Сейчас на очереди хорошие лампы Koito White Beam III увеличенной яркости.

15:121

И пусть Hella получше светит, но все-таки хрусталь смотрится намного красивее!

15:263

Доработка фар DEPO в Ниву

16:770

Общий вид

16:791

Интересная особенность этих фар — отсутствие "галочек" для подсветки правой обочины. Фары по американскому стандарту. Но несмотря на это, вполне неплохо светят.
Кстати, благодаря этому в них китайский ксенон дает минимум засветок.

16:1218

Доработка фар DEPO в Ниву

17:1725

свето-теневая граница

17:1769

1001124NLD — универсальная фара DEPO под хрусталь (144мм)
P0754W — Лампы Koito White Beam 3 (60/55w)

17:1913

Речь пойдет о установке оптики Hella на Ниву. Описание по этому вопросу в сети размытое. Где то написано нужно что то отрезать, где то подточить. Итак, показываю что и как.

17:2270

Для начала я купил новые горшки. Сразу под гидрокорректоры, у меня будут электро.

17:150

Коробка фирменной оптики Освар выглядит так.

17:236

Установка фар Hella в Ниву

18:743


19:1250


20:1757

Фары под гидрокорректор есть правая и левая. Отличаются выводами проводов из горшка.

20:1916


21:2423

Снимаем ободок и сравниваем оптический элемент. У Освара это тонкие опорные лепестки, в виде пластин.

21:188


22:695

ОСВАР

22:709


23:1216

ОСВАР

23:1230

У Hella опорные лепестки шире и сделаны несколько иначе.

23:1332


24:1839


25:2346

В горшке есть тоже прорези, в которые должны пролезть лепестки.

25:118


26:625

Но Hella в них не пролазит. Болгарку в руки и аккуратно обтачиваем верхнюю часть лепестков, делая ее уже.

26:814


27:1321

Теперь оптика встает в пазы.

27:1376


28:1883

Получается такая фара

28:1927


29:2434

Небольшое сравнение оптики ОСВАР и HELLA.

29:74


30:581

Отличия в стеклах. У Освар — выгнутое, у Hella — плоское и имеет иное рефление.

30:723


31:1230

Вот небольшой брак. Пружина опоры неправильно установлена.

31:1342


32:1849

Выкрутил регулировочный винт и нормально все собрал обратно.

32:1965
