08 Ноября 2012

Счастливые обладатели лазерных принтеров через некоторое время после их покупки понимают, что стоимость оригинальных картриджей для новоиспечённой техники несоизмеримо высока: за деньги, потраченные на первые два комплекта расходных материалов, можно купить новый принтер.

Для повышения спроса на дорогие оригинальные картриджи производители снабдили их микрочипами, которые затрудняют, а в некоторых случаях делают невозможными их заправку и восстановление.

Чип – это простейшая микросхема, встроенная в картридж, снабжённая функцией обмена данными с принтером.

В память чипа закладывается информация о его производителе, модели принтера, для которой он изготовлен, о количестве копий, которое может распечатать данный принтер. Кроме того, микрочип содержит информацию о дате и времени его изготовления и активации, количестве установок картриджа в принтер и количестве распечатанных на картридже страниц.

Чипы устанавливаются производителями под предлогом более точного определения остатков тонера в картридже, оптимизации процесса печати и ускорения обмена информацией между принтером и ЭВМ.

На самом деле картриджи чипуются для того, чтобы потребители не заправляли выработавшие ресурс картриджи, а покупали новые оригинальные картриджи.

Основной функцией чипа картриджа является обратный отсчёт количества напечатанных копий. После того, как счётчик дойдёт до нуля, принтер перестанет печатать, даже если в бункере останется неизрасходованный тонер.

Чип картриджа ведёт отсчёт страниц, а не израсходованного при печати тонера. Поэтому в большинстве случаев после блокирования чипом работы картриджа в нём остаётся от 30 до 50 % неизрасходованного тонера. Это создаёт значительные неудобства для пользователей, делает использование чипованных картриджей не экономичным.

После того, как картридж напечатает 90% копий от своего заявленного ресурса, чип выдаёт на монитор ЭВМ сообщение о том, что в ближайшее время тонер закончится и картридж следует заменить на новый. Если ресурс картриджа рассчитан на 3000 страниц, то сообщение о скором окончании его ресурса выводится на экран компьютера после печати 2700 страниц.

Некоторые производители (Canon, hp) предусматривают возможность продолжения работы картриджа после окончания обратного отсчёта страниц. Другие производители (Xerox, Samsung) такой возможности не предусматривают.

Чипованные картриджи в своём развитии прошли несколько последовательных этапов.

Эволюция чипованных картриджей

Название картриджа Характеристика картриджа Нечипованные картриджи Чипы не использовались Получипованные картриджи В качестве защиты от заправки использовался плавкий предохранитель (гвоздь), который сгорал после окончания ресурса картриджа. Для продолжения работы картриджа необходимо было поменять предохранитель Чипованные картриджи первого поколения Картридж защищался при помощи микросхемы flash-памяти, работающей по двухпроводному последовательному интерфейсу. Отсчёт количества копий производился по нарастающей. Для продолжения работы картриджа нужно было его прошить, сбросив при этом счетчик чипа до нуля Чипованные картриджи второго поколения Для защиты картриджа использовался аппаратный инкрементор, который отсчитывал количество отпечатанных копий в обратном порядке. Когда счётчик достигал нуля, чип блокировал работу картриджа. Для продолжения работы такого картриджа требовалась замена его чипа на новый Чипованные картриджи третьего поколения В отличие от чипованных картриджей второго поколения здесь обмен данными между процессором принтера и чипом происходит по шифрованному протоколу. Чтобы поменять чип необходимо расшифровать протокол, а это занятие очень трудоёмкое. Производители часто меняют алгоритмы шифрования, что нередко приводит к конфликтам печати между принтером и картриджем. Чипованные картриджи третьего поколения встречаются на практике редко

Так как стоимость нового оригинального картриджа в несколько раз превосходит стоимость его заправки, «народные умельцы» научились перепрошивать принтеры, обнулять счётчики чипов и заменять старые чипы на новые.

Что же делать с чипом, когда принтер отказывается печатать и выдаёт информацию о необходимости замены картриджа? Вариантов здесь несколько:

  • если чип не блокирует работу картриджа, а только выдаёт на монитор ЭВМ предупреждение об окончании тонера, то картридж может быть заправлен без замены чипа на новый;
  • если чип картриджа поддаётся обнулению (перепрограммированию), то при каждой заправке его обнуляют;
  • если чип картриджа не поддаётся обнулению, то при каждой заправке его меняют на новый;
  • чтобы достичь долгосрочного эффекта, картридж можно перепрошить, при этом чип утратит способность отсчитывать напечатанные копии.

Классификация чипов картриджей

Признаки классификации Виды чипов По способу подключения
  1. контактные;
  2. бесконтактные
По виду протокола обмена данными
  1. 1-Wire;
  2. 12C
По возможности блокировки
  1. блокирующиеся;
  2. не блокирующиеся

По способу подключения чипы картриджей могут быть контактными или бесконтактными.

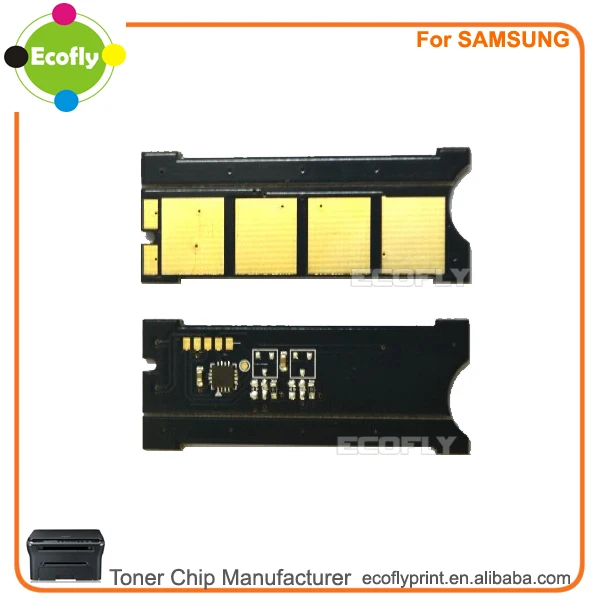

Контактные чипы оснащены двумя или четырьмя плоскими контактами, необходимыми для получения электропитания. Такие чипы, как правило, расположены на внешней части картриджей небольших принтеров и копиров.

Бесконтактные чипы используют радиоволновый принцип обмена информацией с принтером, а потому в электропитании не нуждаются. Такие чипы надёжно скрыты под пластиком корпуса картриджа, и обнаружить их без соответствующих знаний и навыков достаточно сложно.

В зависимости от протокола обмена данными чипы картриджей делятся на 1-Wire и 12C. Отличительной особенностью чипов картриджей с протоколом 1-Wire является передача питания и информации по двум проводникам. 12С – это наиболее распространённый протокол обмена данными, который используется в большинстве принтеров и копиров Samsung и Xerox.

Чипы картриджей могут быть блокирующимися и не блокирующимися. Блокирующиеся чипы блокируют работу принтера после завершения обратного отсчёта установленного количества копий. После блокировки картриджа он не будет печатать даже в том случае, если пользователь произведёт его заправку.

Не блокирующиеся чипы сигнализируют пользователю об окончании ресурса картриджа, но не блокируют его работу. Не блокирующиеся чипы позволяют использовать ресурс картриджа до конца, в отличие от блокирующихся чипов, после блокировки которых, в картридже остаётся значительное количество тонера.

08 Ноября 2012


Источник: http://www.orgprint.com/wiki/lazernaja-pechat/chipy-lazernyh-kartridzhej
